規 格
|
|
燈光顏色 |
紅色
|
|
|
輸入類型 |
溫度 |
K//PT100Ω/ 4-20m A/ 0-10VDC |

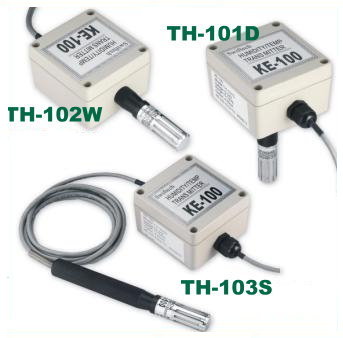

選搭KE-100 系列溫濕度傳送器 |
|
溼度 |
電流訊號
4-20m A/ 0-10VDC / 2-10VDC |
|
接線位置及方式 |
端子座接線位置位於右側 |

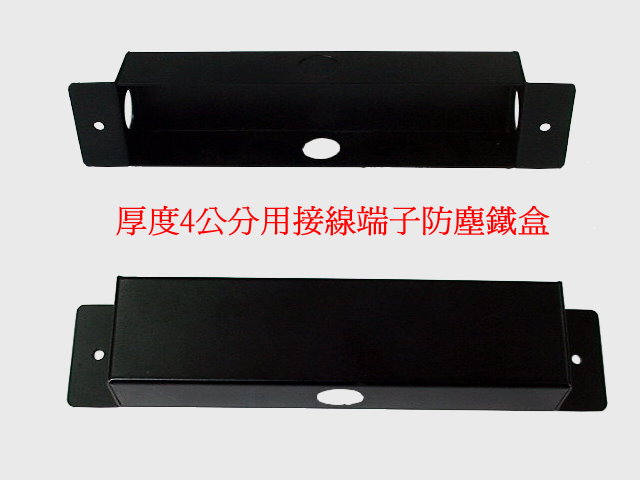

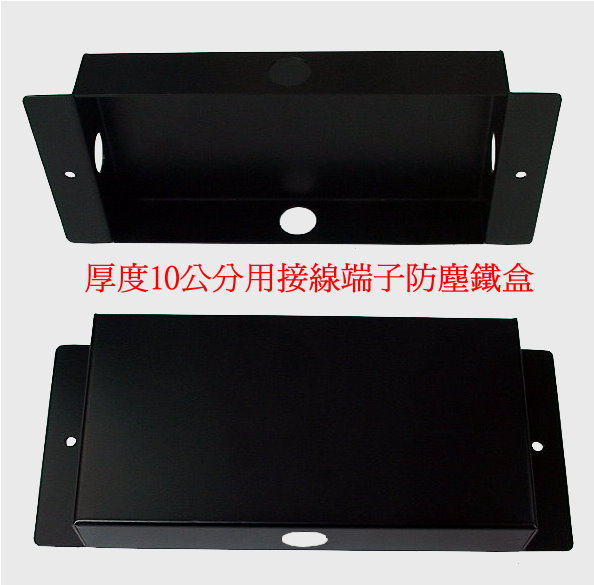

可選搭端子座防塵鐵盒
 |
|
電源電壓 |
85-265V 50/60HZ (客戶須自備電源線) |
|
環境溫度 |
-20℃~60℃ |
|
環境溼度 |
5~90％RH
(潮濕環境，可施作防水處理) |
|
外殼/面板材質 |
黑色鋁材/壓克力 |
面板可選購強化玻璃 |
|
固定方式 |
附掛鉤，可背掛、吊掛 |
|
|
配件 |
微調用螺絲起子*1 白鐵掛鉤*2 |
|
|
可搭配附加功能 |
1.4-20mA / 0-10V
再傳送
2.Relay
輸出ON-OFF控制接點(指撥控制) |
|
|
|
|
型號尺寸 |
|
層數 |
外型 |
型號 |
位數 |
LED尺寸
(W×H cm) |
外箱尺寸
(L ×H×D cm) |
重量(kg) |
顯示範圍 |
| 單層 |
 |
TH-913 |
2 |
2.3”
(4.8×7) |
24*16*4 |
1.0 |
0~99 |
 |
TH-914 |
3 |
2.3”
(4.8×7) |
27*16*4 |
1.2 |
0~99.9(999) |
 |
TH-922 |
3 |
4”
(9×12) |
39.5*20*10 |
2.5 |
0~99.9(999) |
 |

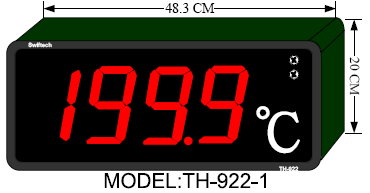

TH-922-1 |
3 1/2 |
4”
(9×12) |
48.3*20*10 |
2.7 |
-199.9~199.9 |
 |

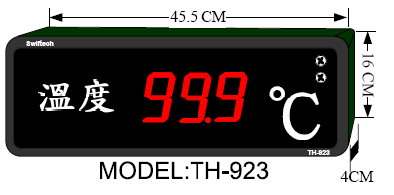

TH-923 |
3 |
2.3”
(4.8×7) |
45.5*16*4 |
1.5 |
0-99.9(999)
|
 |

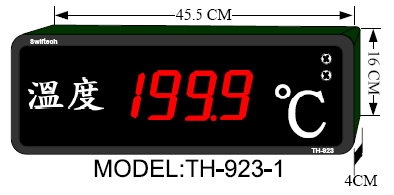

TH-923-1 |
3 1/2 |
2.3”
(4.8×7) |
45.5×16×4 |
1.6 |
-199.9~199.9 |
 |

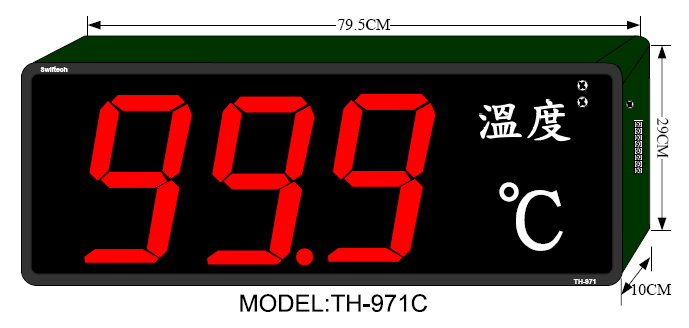

TH-971C |
3 |
7”
(14×18) |
79.5×29.5×10 |
6.8 |
0~99.9 |
| 雙層 |
 |
TH-911 |
2 |
2.3”
(4.8×7) |
24*24*4 |
1.3 |
0-99 |
 |

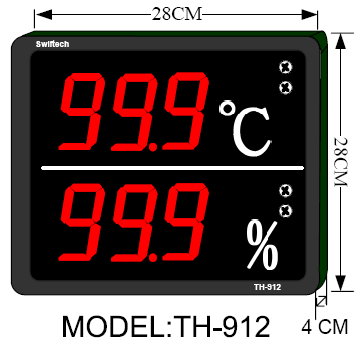

TH-912 |
3 |
2.3”
(4.8×7) |
28*28*4 |
1.8 |
0-99.9(999) |
 |

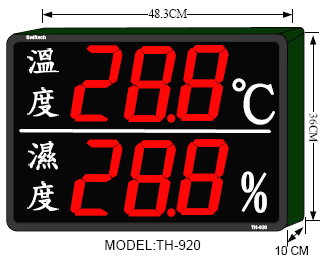

TH-920 |
3 |
4”
(9×12) |
48.3*36*10 |
4.8 |
0-99.9(999) |
 |

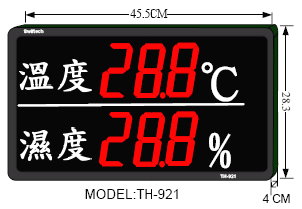

TH-921 |
3 |
2.3”
(4.8×7) |
45.5*28.3*4 |
2.0 |
0-99.9(999) |
| 三層 |
 |

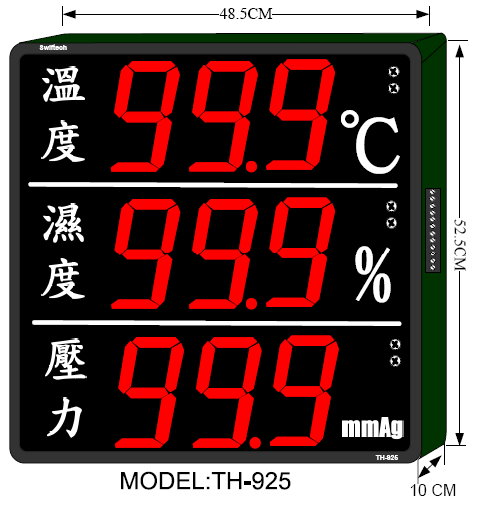

TH-925
( 壓力可改搭其他sensor) |
3 |
4”
(9×12) |
48.5*52.5*10 |
6.8 |
0-99.9 |
|
| |
|

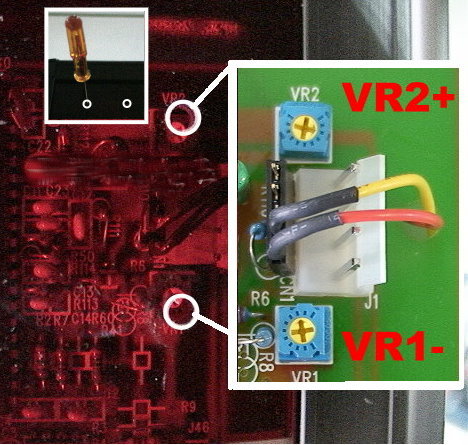

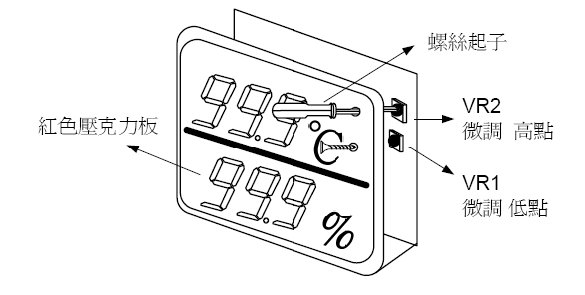

顯示值誤差微調方法 |
|
|
顯示值可由面板直接調整
上方VR2：高點
下方VR1：低點
步驟:
取下面板上螺絲再以十字螺絲起子調整
|
