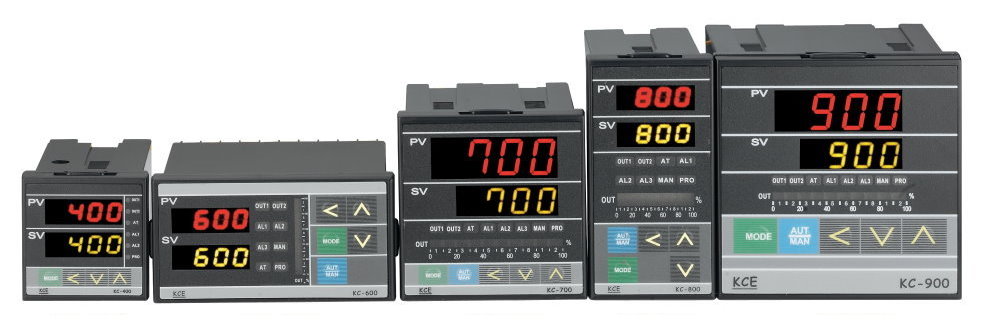

  KC-400     KC-600     KC-700     KC-800    KC-900

　

多樣化輸入信號選擇，使用軟體切換，無需短路

0.5秒取樣時間，可修正PV高點及低點

提供三組警報，有20種以上模式可供選擇

 　

　

周邊功能﹕

特殊應用﹕

 　

1.  傳送輸出正反向

1.   二組八段可程式/獨立事件功能規劃

2.  遙控輸入

2.   Output 2 4-20mA再傳送/正反向

3.  通訊功能RS-485(MODBUS通訊協定)

3.   加熱/冷卻雙輸出控制

4.  子母表連線-TTL通訊

4.   直接觸發SCR/TRIAC

5.  RS-232存取功能

5.   三線式比例馬達閥控制

6.   電流監控

　

強大功能介紹
　

     KCE系列微電腦控制器，配備16位元CPU(H3687) ，適用於溫度、溼度、流量、壓力、等控制領域，以簡易的軟體切換就可改變TC(熱電偶)和RTD(測溫電阻)輸入，提供多樣化輸入/輸出信號類型選擇，並透過獨特的可程式LED分組分段指示設計，可以讓您輕易的瞭解程式段的輸出狀態；此外採用”PID+Fuzzy”運算法則，絕對可以滿足您對控制精準度的要求。

    KCE系列除了基本的控制輸出功能，還可配合特別的控制輸入/輸出需求，加入遙控輸入、RS485通訊協定、子母表連線TTL通訊功能以及正反向傳送輸出功能，另外還有三線式比例馬達閥、直接觸發SCR/TRIAC 的零位或相位控制等功能，可以減少不必要的周邊設施，降低成本。

    KCE系列也配合使用者的需求，提供可程式規劃(Programmable RAMP/SOAK)的功能，適用於規劃各種升溫、降溫以及持溫曲線，共有2組各8段， 且每一段可加獨立事件(EVEN)功能。

    KCE系列微電腦控制器其高穩定性、人性化且具擴充性的功能設計，並可搭配多樣化的周邊，是滿足您專業控制的絕佳選擇。

 　
　

規格說明
　

　

流程參數輸入

PV Input

輸入類型Type of Input

TC(K,J,R,S,B,E,N,T,W,PLII,U,L)

RTD(PT100,JPT100,JPT50)

Linear(10~0m％,0~10m％,0~20m％,10~50m％,0~1％,0~5％,0-10％,0-20 mA,)類比訊號

輸入取樣時間Input sampling Time

250ms

輸入解析度Input Resolution

16bit(Each)

　

顯示

Indication

PV/SV顯示PV/SV Indication

4-digit,7 segment display

參數儲存系統Constant Value Storage System

非揮發性記憶儲存Non-volatile memory(E2PROM)

顯示精度Indication Accuracy

0.5％FS

　

控制模式

Control Mode

比例帶Proportional Band(P)

0~200％(On/off action at P=3.0)

積分時間Integral Time(I)

0~3600 sec(PD action at I=240)

微分時間Derivative Time(D)

0~900 sec(PI action at D=60)

工作週期Cycle Time

0~150 sec(4~20mA→0,SSR→1,Relay→10)

不感應帶調整時間Dead Band Time

0~1000 sec(Dead time compensation)

　

輸出控制種類Output

輸出Relay Output Relay

Contact,SPDT,3A/240VAC

電壓脈衝輸出Voltage Output

Voltage Pulse,20VDC/20Ma

線性輸出Linear Output

4~20Ma,0~5V,0~10V,1-5V,2-10V

　

警報

Alarm

警報點數Channel

點Channels (Optional)

模式Mode

17種警報模式可供選擇17 alarm Modes Available

時間調整Timer

閃爍性警報Flicker Alarm

連續性警報Continued Alarm

延遲性計時警報On Delay Timer Alarm

一般規格

General

Specifications

供給電壓及頻率Rated Power Supply Voltage & Frequency

A85~265V,50/60Hz

消耗功率Power Consumption

4VA

周圍溫度Ambient Temperature

-25℃~65℃

周圍溫度Ambient Humidity

50-85％RH (Non condensing)

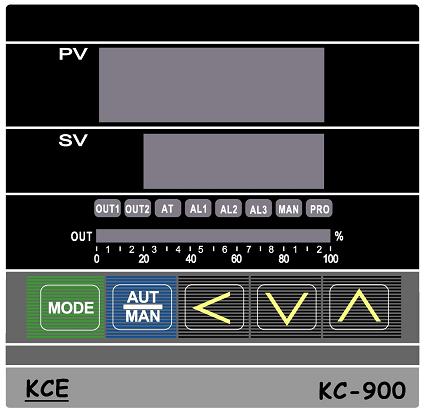

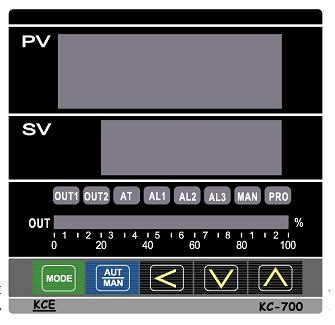

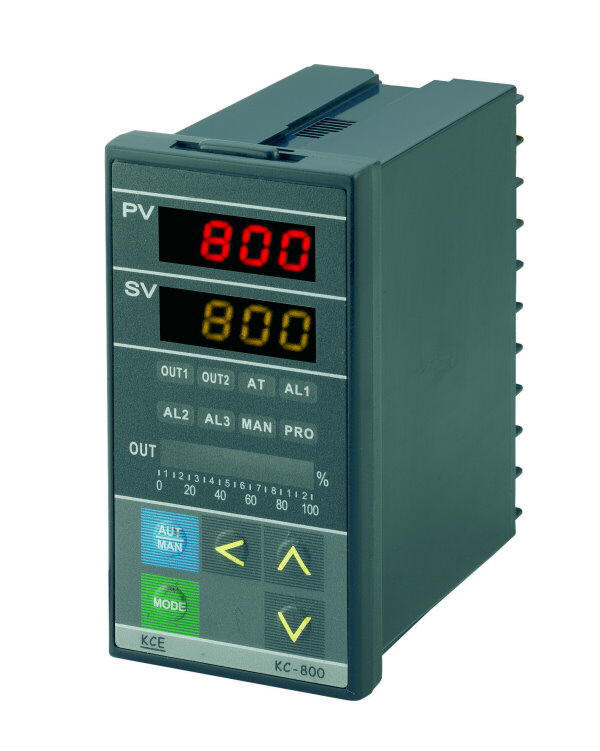

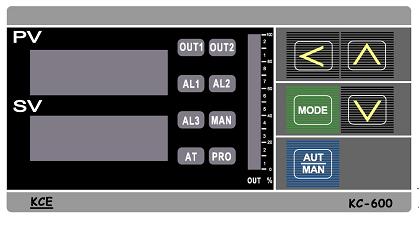

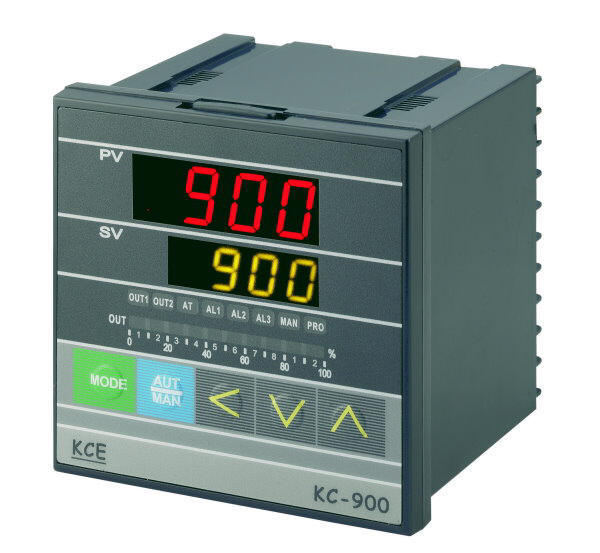

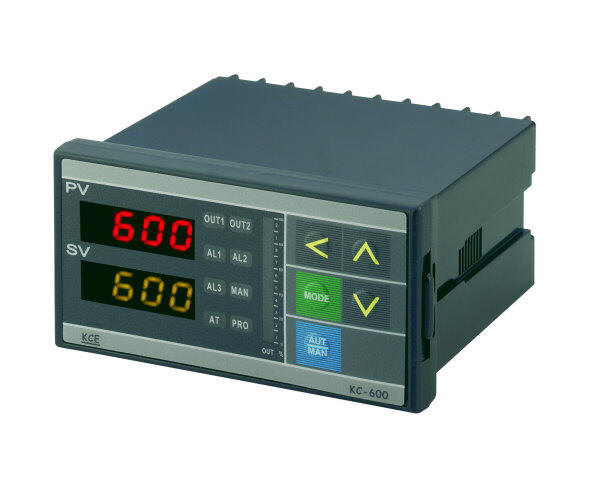

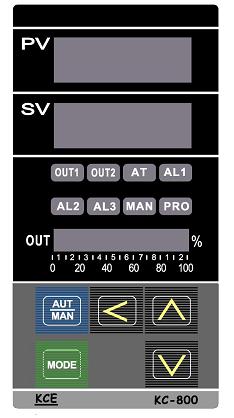

面板樣式

                       KC-400          KC-600         KC-700    KC-800         KC-900

             48*48     98*48(橫)   72*72  48*96(直)   96*96

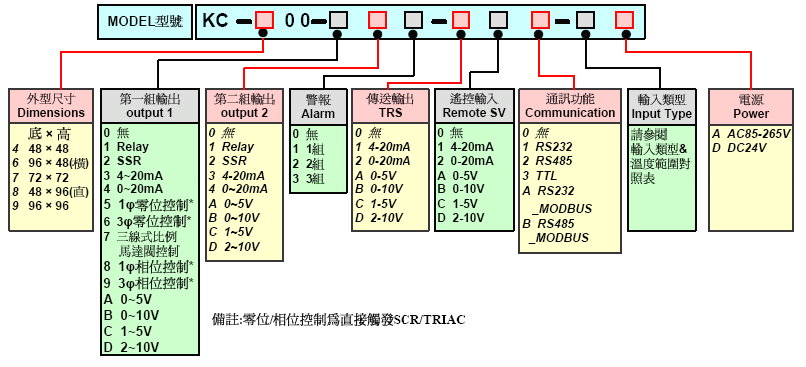

型號選擇表

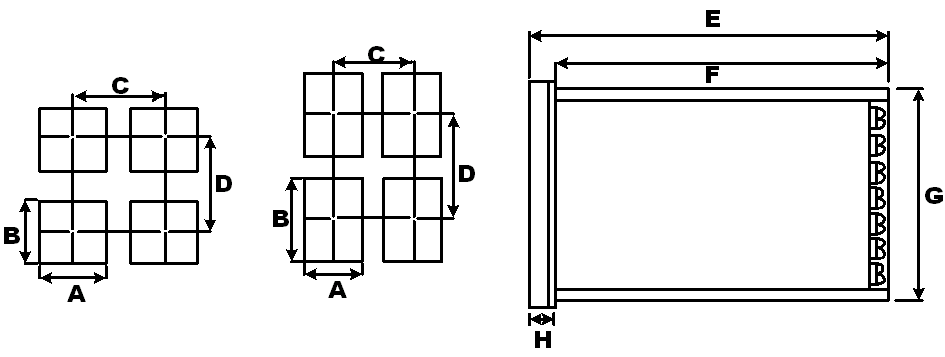

外型尺寸及控制盤面開孔尺寸(單位：mm)

　

　

　

　

文字方塊: 型號 A B C D E F G H KC-400 44.5+0.5 44.5+0.5 65 70 48 48 12.5 81 KC-600 90.5+0.5 44.5+0.5 110 70 48 96 12.5 81 KC-700 68.5+0.5 68.5+0.5 90 94 72 72 12.5 81 KC-800 44.5+0.5 90.5+0.5 65 116 96 48 12.5 81 KC-900 90.5+0.5 90.5+0.5 110 116 96 96 12.5 81

　
