型號

尺寸

雙指撥數字

指撥數字

旋鈕數字

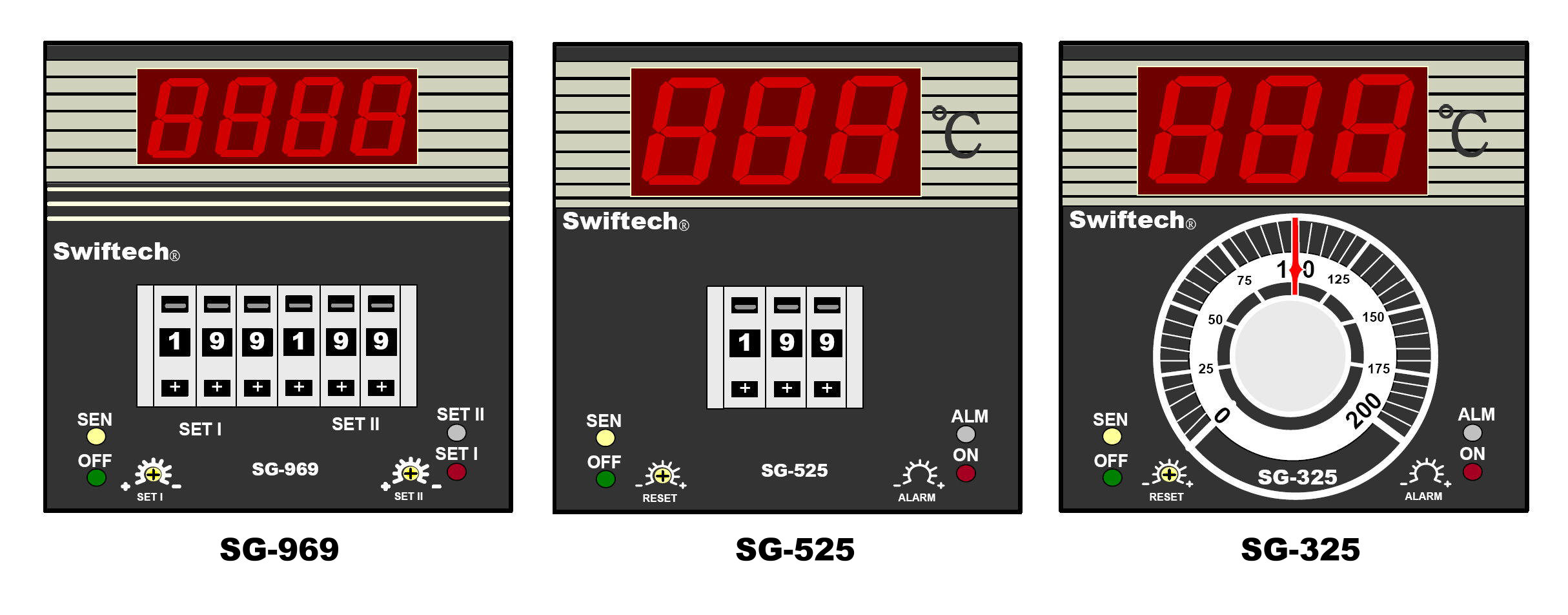

96 x 96 mm

SG-969

SG-525

SG-325

設定方式

Set Point

指撥設定

Analog Setting

指撥設定

Analog Setting

旋鈕設定

Knob Setting

顯示方式Process Indicator

0.56" 3 1/2位數字顯示

0.56" 3 1/2 digit LED Display

0.8" 3 位數字顯示

0.8" 3 digit LED Display

0.8" 3 位數字顯示

0.8" 3 digit LED Display

溫度範圍Setting Range

0-99.9℃，0-199℃，0-399℃，

0-599℃，0-999℃

(96 x 96 可到0-1200℃)

0-99.9℃，0-199℃，0-399℃，

0-599℃，0-999℃

0-100℃，0-200℃，0-400℃，

0-600℃，0-800℃

警報

Hi / Low Alarm

可選用， 偏差警報 ,±10％ 全刻度可調整

Alternative, Deviation alarm ,±10％ of full scale (Adjustable)

控制方式Control Modes

ON/OFF控制，Proportional比例式

輸入信號Input

K(CA)，J(IC)，PT100Ω(PTD)，R(PR)

輸出方式 Output

繼電器輸出Relay Output  /  電壓輸出Voltage Output (SSR，DC 0-12V)

設定與顯示精度Setting & Display Ambient

± 1℃ 全刻度 / ± 1℃ of full scale

比例帶Proportional Band

±2.5％全刻度  /  ±2.5％of full scale

比例循環Proportional Cycle

繼電器輸出10秒，電壓輸出3秒 Relay  /  output 10 sec.，Voltage output 3 sec.

環境溫度Ambient Temperature

-10~+50℃

電源供應Supply voltage

85-265 Acv 50/60Hz

消耗功率 Power Consumption

Relay(5w)，SSR(5w)

外觀尺寸

A

B

C

D

E

F

G

H

96 x 96 mm

91

91

106

111

114

101

14
